Passo a passo para configurar sua plotter de corte

Resumo:

• A plotter de corte é um equipamento que faz toda a diferença para uma confecção de moda;
• Uma impressão de qualidade impacta diretamente no corte e na costura das peças;
• Integre equipamentos e softwares de ponta. Conheça o Audaces360!

A plotter de corte é um equipamento essencial para aumentar a produtividade de uma confecção. Ela garante uma impressão de qualidade dos moldes para cortar tecido.

Entretanto, é sempre bom pesquisar qual é a melhor. Plotters com mau desempenho podem imprimir com falhas, gastar muita energia e dar mais dores de cabeça ainda.

Quer saber mais sobre plotters de corte? Neste artigo, vamos te falar como elas funcionam, como fazer a manutenção e como as plotters da Audaces podem fazer a diferença no dia a dia da sua empresa.

Boa leitura!

O que a plotter de corte faz?

A plotter de corte imprime moldes em tamanho real diretamente no papel para sua equipe usar no corte do tecido.

Diferente de uma impressora comum, ela trabalha em grande formato e entrega linhas precisas, sem distorções, garantindo que cada peça saia exatamente como foi projetada pelo modelista.

Na prática, o equipamento substitui o processo manual de desenhar moldes à mão, que é mais lento e sujeito a erros de medida.

Com a plotter, o arquivo digital criado no software de modelagem vai direto para o papel, com agilidade e sem perda de qualidade.

Além disso, a plotter de corte reduz o desperdício de tecido, porque os moldes impressos seguem as medidas exatas do encaixe planejado no computador.

Isso significa menos retrabalho, menos tecido jogado fora e mais controle sobre a produção.

Qual a diferença entre plotter de mesa e industrial?

A plotter de mesa é um modelo mais compacto, indicado para confecções menores ou que estão começando a usar esse tipo de equipamento. Ela ocupa menos espaço no chão de fábrica e costuma ter um custo de aquisição mais acessível.

Por outro lado, sua largura de impressão é menor e a velocidade de plotagem é mais limitada, o que pode ser um gargalo quando o volume de pedidos cresce.

Já a plotter industrial foi projetada para atender grandes volumes de produção. Ela imprime com mais velocidade, suporta bobinas maiores de papel e oferece larguras de impressão que chegam a mais de dois metros.

Modelos industriais também são mais robustos e suportam uso contínuo ao longo do dia sem perda de desempenho.

A escolha entre os dois tipos depende do tamanho da sua operação.

Se a confecção produz em grande escala e precisa de moldes o dia todo, a plotter industrial é o caminho certo. Para volumes menores ou para quem quer dar o primeiro passo na automação da modelagem, a plotter de mesa já resolve bem.

Leia mais: 5 tipos de máquinas industriais para confecções de moda

Como funciona uma plotter de corte?

A plotter de corte recebe o arquivo digital do molde e o imprime em papel por meio de um sistema de jato de tinta de alta precisão.

O processo começa no software de modelagem, onde o modelista cria ou ajusta os moldes e organiza o encaixe para aproveitar ao máximo a largura do papel.

Depois, ele envia o arquivo para o gerenciador de plotagem, que controla como a máquina vai imprimir.

Com o arquivo enviado, a plotter movimenta a cabeça de impressão ao longo do papel, depositando tinta em linhas finas e contínuas que formam o contorno exato de cada peça.

A velocidade pode chegar a mais de 100m²/h nos modelos mais modernos, o que representa um ganho enorme em relação aos métodos manuais.

O resultado final é um risco impresso com precisão milimétrica, pronto para ser colocado sobre o tecido enfestado e guiar o corte.

Esse processo elimina variações humanas, padroniza a produção e garante que todas as peças de uma mesma grade de tamanhos saiam iguais, lote após lote.

Leia mais: 3 dicas para escolher a máquina de cortar tecido ideal

Qual software posso usar para plotter de corte?

O software é a ponte entre o molde digital e a impressão na plotter.

Para usar a plotter de corte, você precisa de um programa de modelagem e encaixe que gere arquivos compatíveis com o equipamento. A boa notícia é que a maioria das plotters do mercado aceita os formatos mais usados pelas confecções.

Entre os softwares mais utilizados nas confecções que já trabalham com a Audaces estão o Audaces Moldes, o Audaces Encaixe e o Audaces ICF.

Cada um cobre uma etapa do processo. O Audaces Moldes cuida da modelagem 2D, o Audaces Encaixe organiza o aproveitamento do tecido antes da plotagem, e o Audaces ICF integra todo o fluxo de corte.

A compatibilidade entre software e equipamento é um fator que você deve verificar antes de comprar qualquer um dos dois.

Se a sua confecção já usa o ecossistema Audaces, a vantagem é ainda maior: as plotters Audaces Essence e Jet Lux são 100% integradas com a suíte de software da marca.

Isso significa que o fluxo de trabalho fica mais simples, sem necessidade de conversão de arquivos ou configurações extras, economizando tempo e evitando erros na hora de plotar.

Leia mais: 4 motivos para investir em uma máquina de corte inteligente

Qual é o preço de uma boa plotter de corte?

O preço de uma plotter de corte varia bastante conforme o modelo, a largura de impressão, a velocidade e os recursos tecnológicos incluídos.

No mercado brasileiro, equipamentos de entrada para confecções menores podem ser encontrados por valores mais acessíveis. Modelos industriais de alto desempenho chegam a valores maiores.

Geralmente, elas custam entre R$ 20 mil e R$ 40 mil, dependendo da configuração escolhida e das condições de pagamento no momento da compra.

Esse valor pode parecer alto à primeira vista, mas é importante considerar o retorno do investimento. A plotter reduz desperdício de tecido, elimina retrabalho, acelera a produção e diminui a dependência de terceiros para a plotagem.

Na hora de calcular se vale a pena, leve em conta quanto a sua confecção gasta hoje com erros de corte, moldes refeitos e atrasos na entrega.

Em muitos casos, a plotter se paga em poucos meses. A partir daí, só traz economia e ganho de competitividade para o negócio.

Está buscando por formas de aumentar a produtividade da sua empresa? Baixe o infográfico gratuitamente!

Leia mais: 5 tipos de financiamento de máquinas de corte para empresas

Como configurar uma plotter de corte?

Configurar uma plotter de corte é mais simples do que parece. O processo segue uma sequência lógica de passos e, na maioria dos modelos modernos, não exige conhecimento técnico avançado. Veja como fazer:

Instale a máquina em local adequado

Escolha um ambiente ventilado, limpo e sem exposição direta à luz do sol para instalar a plotter de corte.

Poeira e calor excessivo prejudicam a cabeça de impressão e encurtam a vida útil do equipamento, então esse cuidado inicial faz toda a diferença no longo prazo.

Conecte à rede elétrica e ao computador

Ligue o cabo de alimentação na tomada correta para a voltagem da sua plotter e conecte o cabo de rede ou USB ao computador que vai enviar os arquivos.

Verifique se a voltagem do ambiente está dentro da faixa aceita pelo equipamento antes de ligar.

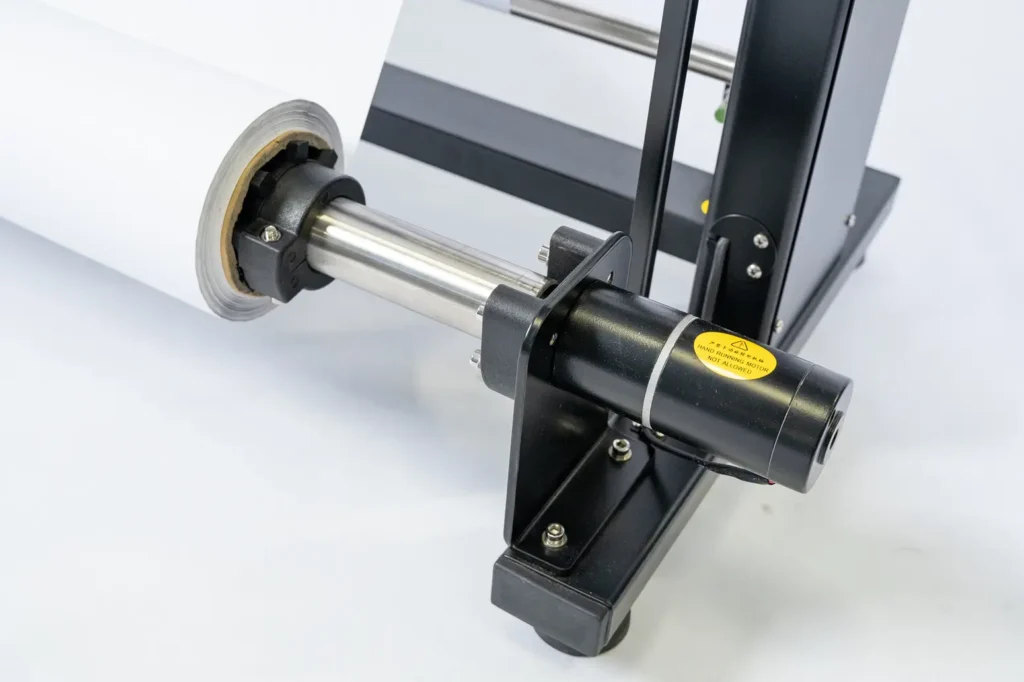

Coloque o papel na base de plotagem

Encaixe a bobina de papel nos suportes laterais da plotter e passe a ponta do papel pela base de plotagem, seguindo a orientação do manual do equipamento.

Certifique-se de que o papel está alinhado e sem dobras, porque qualquer desvio compromete a precisão da impressão.

Abaixe a alavanca e ligue a máquina

Com o papel posicionado corretamente, abaixe a alavanca de fixação para prender o papel na base e ligue a plotter pelo botão do painel frontal.

O equipamento vai fazer uma breve calibração automática antes de ficar pronto para receber os primeiros arquivos.

Leia mais: Vantagens de ter uma plotter para confecção de moda

Como utilizar uma plotter de corte?

Com a plotter instalada e configurada, a operação do dia a dia é bastante simples e rápida. Siga os passos abaixo para enviar e imprimir seus moldes sem complicação:

Instale o driver e verifique a porta USB

Antes de usar a plotter pela primeira vez, instale o driver do equipamento no computador que vai controlá-la.

Após a instalação, verifique se o sistema reconhece a porta USB ou de rede corretamente, pois sem essa comunicação a plotter não recebe os arquivos.

Abra o software e vá em Gerenciador de Plotagem

Abra o software e acesse o módulo de Gerenciador de Plotagem.

É por ali que você vai controlar tudo o que será enviado para impressão, desde a fila de arquivos até os parâmetros de plotagem.

Selecione o modelo da plotter

Dentro do Gerenciador de Plotagem, selecione o modelo da plotter que está conectada ao computador.

Esse passo garante que o software use as configurações certas de largura e velocidade para o equipamento específico que você tem na confecção.

Configure propriedades e ajuste parâmetros

Defina a largura do papel carregado na plotter e ajuste parâmetros como velocidade de impressão e qualidade do traço.

Esses ajustes garantem que o risco saia nítido e nas dimensões corretas, sem falhas ou linhas cortadas.

Crie uma nova ordem de corte

No software, crie uma nova ordem de corte indicando o modelo, a grade de tamanhos e a quantidade de peças que precisam ser plotadas.

Essa organização facilita o controle da produção e evita reimpressões desnecessárias por falta de informação.

Abra o arquivo desejado e inicie

Selecione o arquivo de encaixe que deseja imprimir, confirme as configurações e inicie a plotagem.

Acompanhe o início da impressão para verificar se o papel está avançando corretamente e se o traço está saindo com boa qualidade antes de deixar a máquina trabalhar sozinha.

Leia mais: Como saber quando investir em uma máquina plotter?

Como calibrar uma plotter de corte?

A calibração é o que garante que as medidas impressas pela plotter correspondam exatamente às medidas do arquivo digital.

Um equipamento fora de calibração pode imprimir moldes com diferença de milímetros, o suficiente para comprometer o encaixe das peças e gerar desperdício de tecido.

Por isso, vale fazer esse processo periodicamente e sempre que trocar a bobina de papel ou atualizar o software.

Acesse as configurações de calibração

Abra o software de gerenciamento da plotter e localize o menu de configurações de calibração.

Esse caminho pode variar conforme o modelo do equipamento, mas geralmente está nas configurações avançadas ou de manutenção do gerenciador de plotagem.

Zere os campos e ajuste o avanço

Com o menu de calibração aberto, zere os campos de correção que estiverem preenchidos e defina o valor inicial de avanço de papel como neutro.

Isso coloca o equipamento em um ponto base para que você possa medir os desvios reais na impressão.

Imprima um arquivo teste e o meça

Mande imprimir um arquivo de teste com dimensões conhecidas, como um retângulo ou uma grade com medidas fixas.

Quando o papel sair, use uma trena ou régua para medir as dimensões reais do que foi impresso e compare com o que deveria ser.

Corrija no software e repita, se preciso

Se as medidas apresentarem diferença, insira o valor de correção no campo correspondente do software e imprima o arquivo teste novamente.

Repita o processo até que as medidas impressas correspondam exatamente às medidas do arquivo, confirmando que a plotter está calibrada e pronta para a produção.

Ações rápidas de manutenção para plotter de corte

Manter a plotter em boas condições é tão importante quanto saber usá-la. Uma manutenção simples e regular evita falhas de impressão, reduz o risco de paradas inesperadas na produção e prolonga a vida útil do equipamento.

As ações abaixo são rápidas, não exigem técnico especializado e fazem toda a diferença no dia a dia:

Verifique o óleo na cabeça de impressão

A cabeça de impressão precisa de lubrificação adequada para funcionar bem e durar mais tempo.

Verifique regularmente o nível de óleo indicado pelo fabricante e aplique conforme a orientação do manual, especialmente se a plotter ficar parada por alguns dias ou apresentar falhas no traço.

Limpe o filtro de ar regularmente

O filtro de ar impede que poeira e partículas entrem na plotter e danifiquem os componentes internos. Retire o filtro periodicamente, limpe com um pano seco ou jato de ar comprimido e recoloque antes de ligar o equipamento.

Em ambientes com mais poeira, essa limpeza deve ser feita com mais frequência.

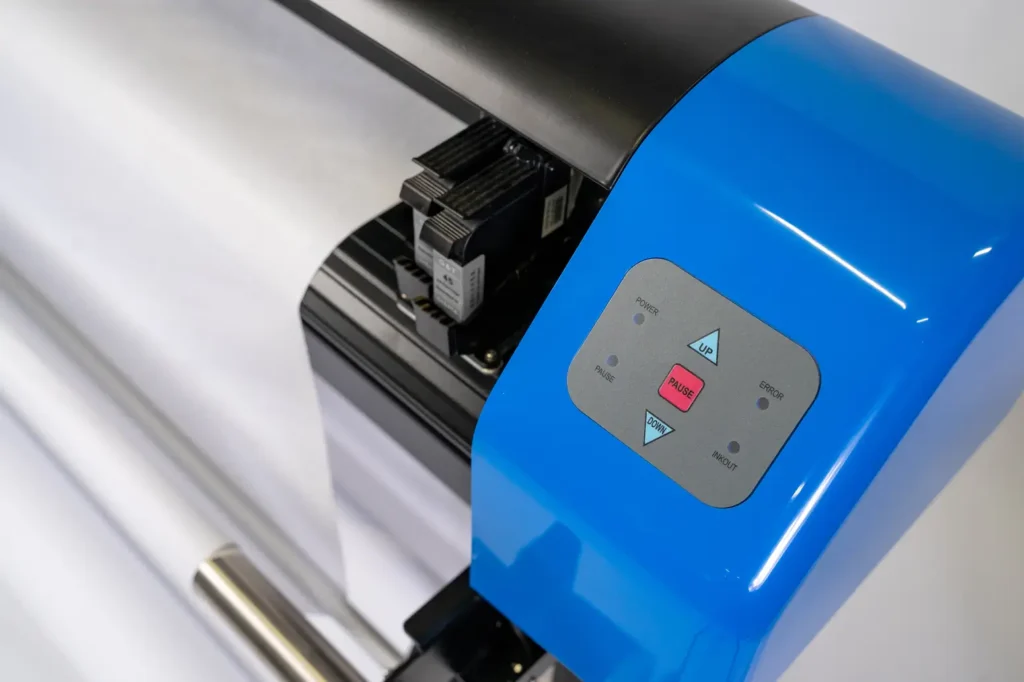

Confirme no painel e salve

Após qualquer ajuste de manutenção que envolva configurações do painel, confirme as alterações no display do equipamento e salve as configurações antes de desligar.

Isso garante que as mudanças fiquem gravadas e que a plotter funcione corretamente na próxima vez que for ligada.

Leia mais: 5 diferenciais da plotter Audaces para a sua confecção

Qual a melhor plotter de corte para quem está começando?

Para quem está dando os primeiros passos na automação da modelagem, a recomendação é começar com uma plotter que una facilidade de uso, baixo custo de manutenção e boa compatibilidade com os softwares do mercado.

Não é necessário investir no modelo mais robusto logo de início. O importante é que o equipamento entregue precisão e confiabilidade desde o primeiro dia de uso.

A Audaces Plotter Essence foi desenvolvida exatamente para esse perfil. Ela é indicada como a primeira plotter de confecções que estão iniciando a transição do processo manual para o digital.

Com operação simples e integração total com o software Audaces, ela permite que a equipe aprenda a usar o equipamento rapidamente, sem curva de aprendizado longa.

Além da facilidade de operação, leve em conta o suporte técnico oferecido pelo fabricante. Para quem está começando, ter uma equipe especializada disponível para ajudar em caso de dúvidas ou problemas é tão valioso quanto o equipamento em si.

Esse é mais um ponto onde a Audaces se destaca, com suporte dedicado para todos os seus modelos de plotter.

Invista em uma plotter de corte com selo de qualidade Audaces

A Audaces é referência no mercado de tecnologia para confecções de moda e oferece duas opções de plotter desenvolvidas para atender diferentes momentos e tamanhos de operação.

As duas são integradas ao ecossistema Audaces, silenciosas, econômicas e projetadas para facilitar o trabalho de quem está na linha de produção todos os dias.

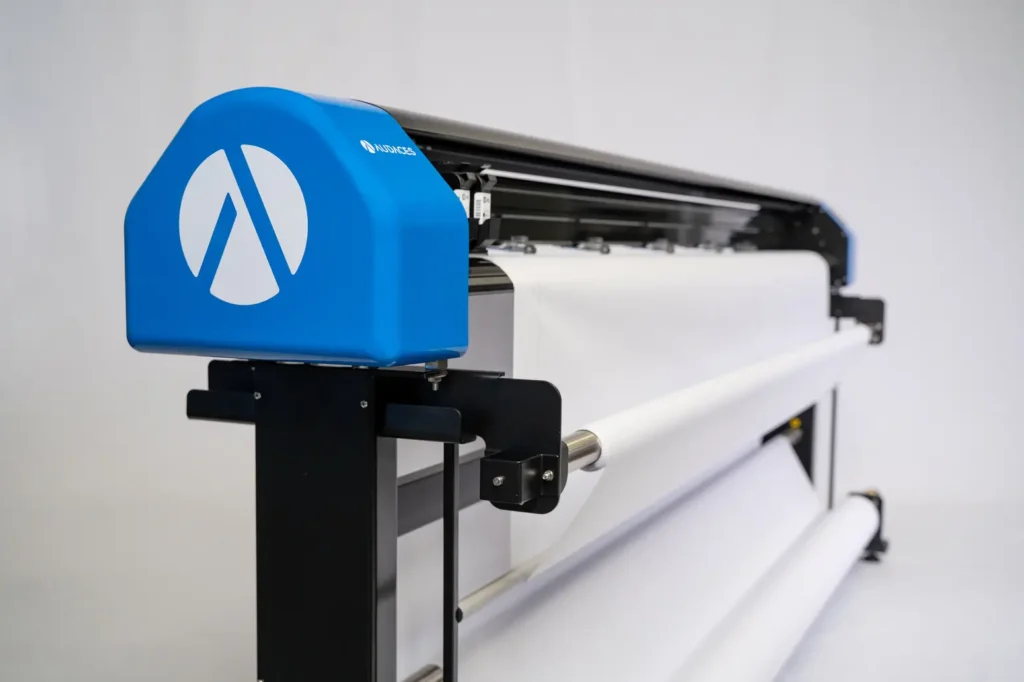

Audaces Plotter Essence

A Audaces Plotter Essence é a porta de entrada ideal para confecções que querem automatizar a impressão de moldes com qualidade e baixo custo operacional.

Ela foi projetada para ser a primeira plotter do seu negócio, com operação simples e instalação descomplicada.

A Essence é compatível com a suíte Audaces e entrega moldes com precisão suficiente para atender confecções de pequeno e médio porte com eficiência.

Para quem está começando, ela representa o equilíbrio perfeito entre custo, facilidade e resultado.

Audaces Jet Lux

A Audaces Jet Lux é o modelo de alto desempenho da linha, indicado para confecções que precisam de velocidade e precisão em grandes volumes de produção.

Ela utiliza um sistema de jato de tinta poderoso e muito preciso, com velocidade de impressão acima da média e opções de largura que chegam a 225cm, ideal para tecidos ramados, tubulares e jeans.

A Jet Lux conta com sensores de cartucho vazio e falta de papel, sistema de voltagem automático e conexão via rede ethernet, o que facilita a integração com o ambiente de produção da confecção.

Para quem busca o melhor em performance, ela é a escolha certa.

Case de sucesso Maroto

Com mais de 35 anos de mercado, a Maroto é referência na criação de uniformes personalizados em Minas Gerais. Para se manter sempre atualizado no mercado, a Maroto tomou uma decisão: contar com a tecnologia nos processos do dia a dia.

Com as soluções da Sala de Corte da Audaces, a empresa conseguiu economizar tecido, agilizar enfestos e aumentar a produtividade.

Quer conhecer o case de sucesso completo? Clique aqui para conferir toda a história da Maroto com a Audaces!
